懸臂起重機(cantilever crane)

　　又名：懸臂吊，旋臂起重機。

　　一種取物裝置吊掛在臂端或懸掛在可沿懸臂運行的起重小車上，懸臂不能俯仰的臂架型起重機。它由懸臂、主柱、起重葫蘆及控制系統等組成。按支承方式分為柱式和臂式，柱式又可分為定柱式和轉柱式兩種。懸臂支承在墻臂上的稱為壁上式，頂部由高架軌道導向，底部可沿地面軌道運行的稱為自行車式。

　　一、柱式懸臂起重機(illar jib crane)

　　懸臂可繞固定于基座上的定柱回轉,或是懸臂與轉柱剛接,相對于垂直中心線轉動的由立柱和懸臂組成的懸臂起重機。柱式懸臂起重機適用于起重量不大，作業服務范圍為圓形或扇形的場合。一般用于機床等的工件裝卡和搬運。

　　柱式懸臂起重機多采用環鏈電動葫蘆作為起升機構和運行機構，較少采用鋼絲繩電動葫蘆和手拉葫蘆。旋轉和水平移動作業多采用手動，只有在起重量較大時才采用電動。

　　柱式懸臂起重機有定柱式和轉柱式兩種類型。

　　二、固定轉柱式懸臂起重機

　　轉柱式懸臂起重機適用于起重量不大，作業服務范圍為圓形或扇形的場合。一般用于機床等的工件裝卡和搬運。通常固定在地面上使用,具有上部外支承的旋轉起重機，有一根能夠旋轉的柱子(轉柱),其機架固定在轉柱上，可隨轉柱一起旋轉，轉柱被上、下兩個支座固定在墻壁或房頂?shù)臉嫾苌?。起升機構(電動機、減速機、卷簡等)均安裝在機架上，也隨機架一起旋轉。

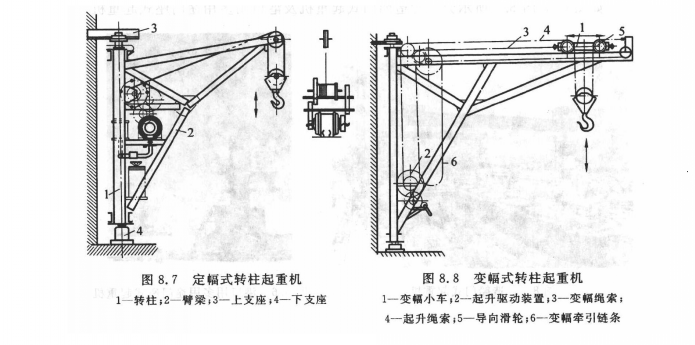

　　圖8.7所示是定幅式轉柱起重機，其幅度不能改變，只能靠機架旋轉來轉運物品。電動絞車安放在機架.上。旋轉動作靠人力來推動或在臂梁端部用繩索拽引實現。

　　圖8.8所示是變幅式轉柱起重機，其幅度的改變是利用能在臂梁上行駛的變幅小車來實現的。

　　三、定柱式懸臂起重機

　　定幅式定柱懸臂起重機如圖8.9所示。其機架被支承在一個固定的立柱上，并且可以繞此立柱旋轉，此立柱被安裝在地基上，稱為定柱。機架的支承裝置分別安置在定柱的上、下端,省去了外部上方支承,所以可以旋轉一周。所有的工作機構均裝在機架上，隨機架一起轉動。
